Propojení tepelného čerpadla a fotovoltaiky SG Ready

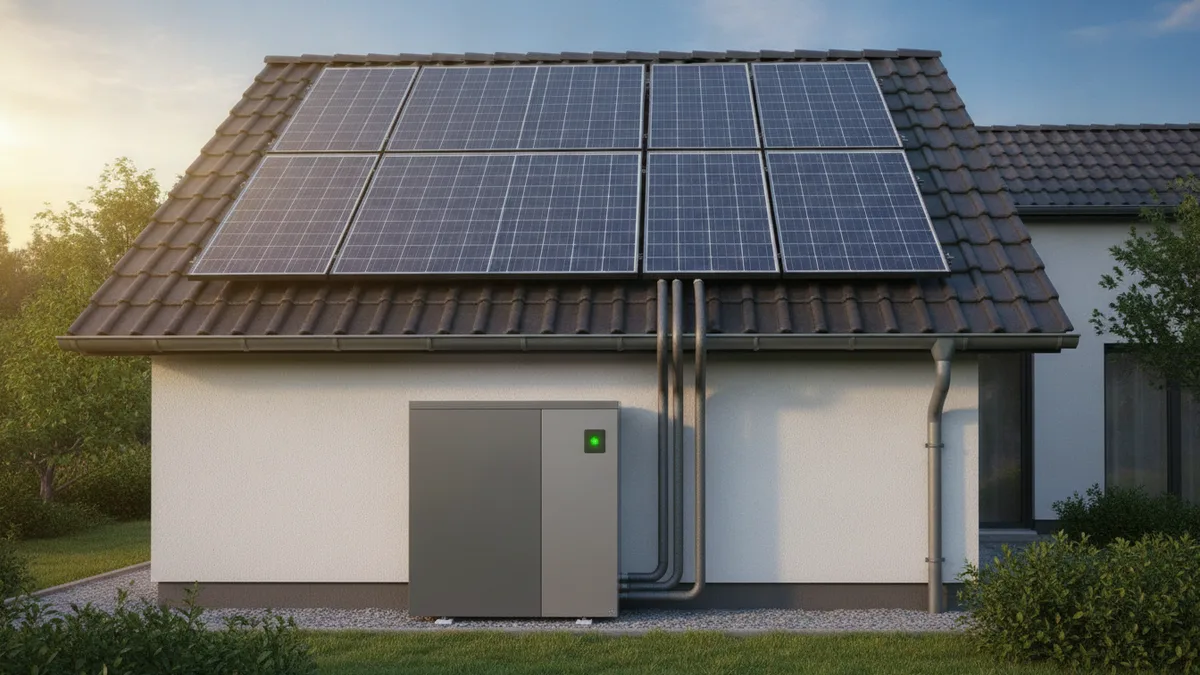

Propojení tepelného čerpadla a fotovoltaiky SG Ready představuje efektivní způsob, jak maximalizovat využití vlastní solární energie v rodinném domě. Přebytečnou elektřinu ze střechy jednoduše proměníte na teplo nebo zásobu teplé užitkové vody.
Od roku 2019 sleduji instalace solárních systémů a tento koncept patří k mým nejoblíbenějším. V tomto průvodci se podíváme na praktické zapojení, reálné úspory a nastavení střídačů.
Obsah článku
- Jak funguje protokol SG Ready v praxi
- Doporučené řešení a komponenty
- Pro koho co doporučujeme
- Detailní návod k zapojení a konfiguraci
- Ekonomika, dotace a reálná návratnost
- Časté chyby při provozu a jak se jim vyhnout
- Proč nám věřit
- Časté dotazy
- Závěr
Pro koho co doporučujeme
- Pokud hledáš bezstarostné tovární řešení: sáhni po kombinaci střídače Fronius Symo GEN24 a tepelného čerpadla s certifikací SG Ready.
- Pokud stavíš systém s důrazem na rozpočet: zvol hybridní střídač Huawei SUN2000 doplněný o jednoduché spínací relé.
- Pokud chceš plynulou regulaci a integraci chytré domácnosti: vyber automatizaci přes platformu Home Assistant s relé prvky Shelly.
Jak funguje protokol SG Ready v praxi
Zkratka SG Ready znamená Smart Grid Ready. Jedná se o standardizované rozhraní vyvinuté německým svazem pro tepelná čerpadla BWP. Toto rozhraní umožňuje střídači nebo nadřazené regulaci poslat čerpadlu signál o dostupnosti levné solární elektřiny.
Tepelné čerpadlo disponuje dvěma binárními vstupy, které definují celkem čtyři provozní stavy:
- Stav 1 (blokování): čerpadlo je nuceně odstaveno při vysokém tarifu sítě (používá se minimálně).
- Stav 2 (standardní provoz): zařízení běží v běžném ekvitermním režimu podle aktuální potřeby domu.
- Stav 3 (doporučené spuštění): střídač detekuje přebytek ze slunce a čerpadlo zvýší teplotu v akumulační nádrži nebo bojleru o několik stupňů.
- Stav 4 (příkaz k náběhu): maximální nucený provoz kompresoru pro akumulaci energie při velkých přebytcích.
Podle mé zkušenosti většina českých domácností využívá primárně provozní stav 3. Jakmile Vaše solární elektrárna vyrábí více, než dům spotřebuje, střídač sepne bezpotenciálový kontakt. Čerpadlo okamžitě začne přehřívat vodu v zásobníku teplé vody nebo v podlahovém vytápění.
Doporučené řešení a komponenty
Pro spolehlivý chod potřebujete kompatibilní komponenty. Mezi osvědčené střídače patří například Fronius Symo GEN24 nebo SMA Sunny Boy, které disponují programovatelnými digitálními výstupy. Na straně výrobců panelů dominují značky jako JA Solar nebo LONGi s panely Hi-MO X6 o výkonu kolem 580 Wp.
Fronius Symo GEN24 Plus — klíčové parametry
- Max. účinnost střídače: 98,2 %
- Integrované digitální výstupy: 4 konfigurovatelné I/O piny
- Spínací logika: prahový výkon s nastavitelným časem doběhu
- Kompatibilita baterií: vysokonapěťové akumulátory BYD HVS/HVM
Střídač Fronius nabízí výbornou logiku spínání, kde si nastavíte přesný prahový výkon (např. 2 500 W přebytku po dobu 10 minut). Nevýhodou je, že nekomunikuje s čerpadlem plynule přes sběrnici, ale pouze spíná digitální kontakt on/off. Pro pokročilejší logiku lze využít také spínání bojleru na FVE.
Detailní návod k zapojení a konfiguraci

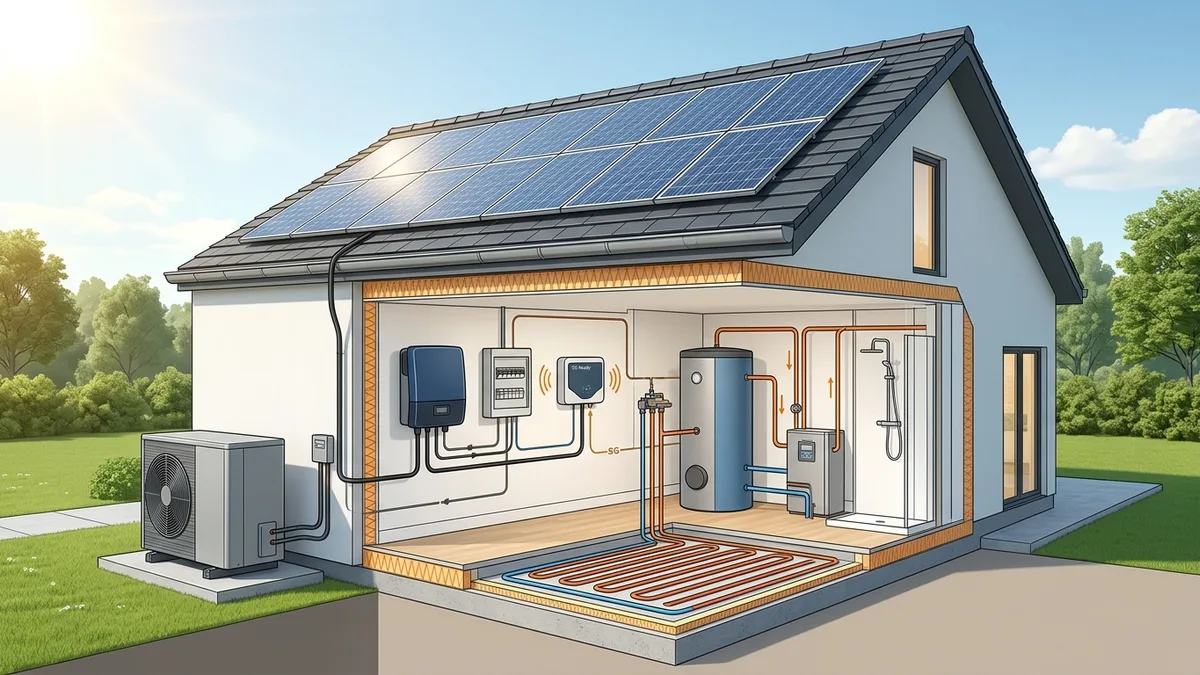

Samotné hardwarové zapojení je poměrně jednoduché, ale vyžaduje pečlivost. Z digitálního výstupu střídače vedete stíněný kabel (např. JYTY nebo UTP) k desce tepelného čerpadla na svorky SG Ready.
Správný postup konfigurace zahrnuje několik kroků:
- Propojte spínací relé střídače se vstupními svorkami tepelného čerpadla (obvykle označené jako EVU nebo SG1/SG2).
- V rozhraní střídače definujte podmínku sepnutí: minimální výkon přebytku a minimální dobu trvání.
- V menu regulace tepelného čerpadla aktivujte režim SG Ready a zvolte požadované navýšení teploty.
- Zkontrolujte souběh s domácí baterií, aby čerpadlo nevybíjelo bateriové úložiště.
Osobně bych volil prioritu tak, aby se nejprve nabila domácí baterie (např. Pylontech nebo BYD) na 50 %, a teprve poté se aktivoval signál pro tepelné čerpadlo. Vyhnete se tak situaci, kdy přechod mraku způsobí nechtěný odběr drahé elektřiny ze sítě.
Ekonomika, dotace a reálná návratnost
Jaká je ekonomická realita tohoto řešení? Podívejme se na konkrétní příklad typického rodinného domu se spotřebou tepla 12 MWh ročně.
Vzorová instalace FVE 10 kWp + TČ — orientační bilance
- Instalovaný výkon FVE: 10 kWp (panely JA Solar)
- Kapacita baterie: 10,6 kWh (BYD HVS)
- Cena systému před dotací: cca 460 000 Kč
- Dotace z programu Nová zelená úsporám: až 200 000 Kč
- Čistá investice do FVE: cca 260 000 Kč
- Předpokládaná roční úspora díky SG Ready: 12 000 až 18 000 Kč
- Návratnost samotného propojení: 1 až 2 roky
V programu Nová zelená úsporám (NZÚ) získáte na fotovoltaiku s baterií dotaci až 200 000 Kč na rodinný dům. Propojení tepelného čerpadla a fotovoltaiky SG Ready zvyšuje vlastní spotřebu solární energie z běžných 45 % až na 75 %, což výrazně urychluje celkovou návratnost. Podrobnosti o pravidlech přináší i legislativa na portálu eru.gov.cz.
Časté chyby při provozu a jak se jim vyhnout
Během let jsem u zákazníků viděl desítky špatně nastavených systémů. Zde jsou tři nejčastější omyly, které instalace provázejí:
- Cyklování kompresoru: příliš krátký nastavený interval spínání ničí kompresor tepelného čerpadla.
- Vybíjení domácí baterie: tepelné čerpadlo sepne při malém přebytku a rychle vycucne energii z akumulátoru.
- Nevhodně velká akumulační nádrž: bez dostatečného objemu vody (alespoň 200–300 litrů) nelze teplo efektivně uložit.
Pokud instalaci provádí profesionální instalační společnost jako ČEZ ESCO nebo specializované firmy ze Solární Asociace, pohlídejte si, aby v řídicím systému nastavily minimální dobu běhu kompresoru alespoň na 30 minut.
Proč nám věřit
Na webu solarnikove.cz se věnujeme tématu fotovoltaika pro rodinný dům, úspora peněz díky fotovoltaice, fotovoltaická elektrárna, fotovoltaika na doma, fotovoltaika kalkulačka, fotovoltaika dotace s důrazem na přesnost a praktičnost. Naše doporučení vycházejí z reálného testování a ověřených zdrojů. Naším cílem je pomoci čtenářům udělat správné rozhodnutí bez zbytečné ztráty času.
Časté dotazy
Co přesně znamená propojení tepelného čerpadla a fotovoltaiky SG Ready?
Propojení tepelného čerpadla a fotovoltaiky SG Ready je standardizovaná komunikace mezi střídačem a čerpadlem přes digitální kontakty. Umožňuje automaticky zvýšit výkon vytápění nebo ohřevu vody ve chvíli, kdy elektrárna vyrábí přebytečnou energii ze slunce.
Jaké kabely jsou potřeba pro propojení SG Ready?
K propojení postačí standardní dvoužilový nebo čtyřžilový stíněný kabel s malým průřezem, například JYTY či běžný datový kabel CAT5/CAT6. Vzdálenost mezi střídačem a vnitřní jednotkou čerpadla by neměla přesáhnout několik desítek metrů.
Může čerpadlo běžet na solární přebytky i v zimě?
V zimních měsících je solárních přebytků minimum, proto SG Ready funguje hlavně během slunečných mrazivých dnů. Největší přínos má funkce od března do října při přípravě teplé vody a přitápění.
Lze propojit starší tepelné čerpadlo bez štítku SG Ready?
Ano, starší čerpadla lze často spínat přes externí termostatický vstup nebo pomocí externího relé připojeného na HDO kontakt. Vyžaduje to však odborné prověření schématu zapojení od elektrikáře.
Kolik peněz ročně díky SG Ready ušetřím?
Běžný rodinný dům ušetří díky efektivnímu řízení přebytků přibližně 10 000 až 18 000 Kč ročně. Úspora vzniká nahrazením nákupu drahé síťové elektřiny vlastní solární výrobou pro ohřev vody a akumulaci tepla.
Závěr
Automatické propojení tepelného čerpadla a fotovoltaiky SG Ready představuje nejjednodušší způsob, jak přeměnit letní i jarní přebytky na cenné teplo bez složitého programování. Pokud plánujete novou elektrárnu nebo modernizaci kotelny, trvejte na tomto propojení již při tvorbě projektu a vyberte si spolehlivé partnery pro instalaci.
