Jak zapojit hybridni menic napeti fve: Průvodce instalací

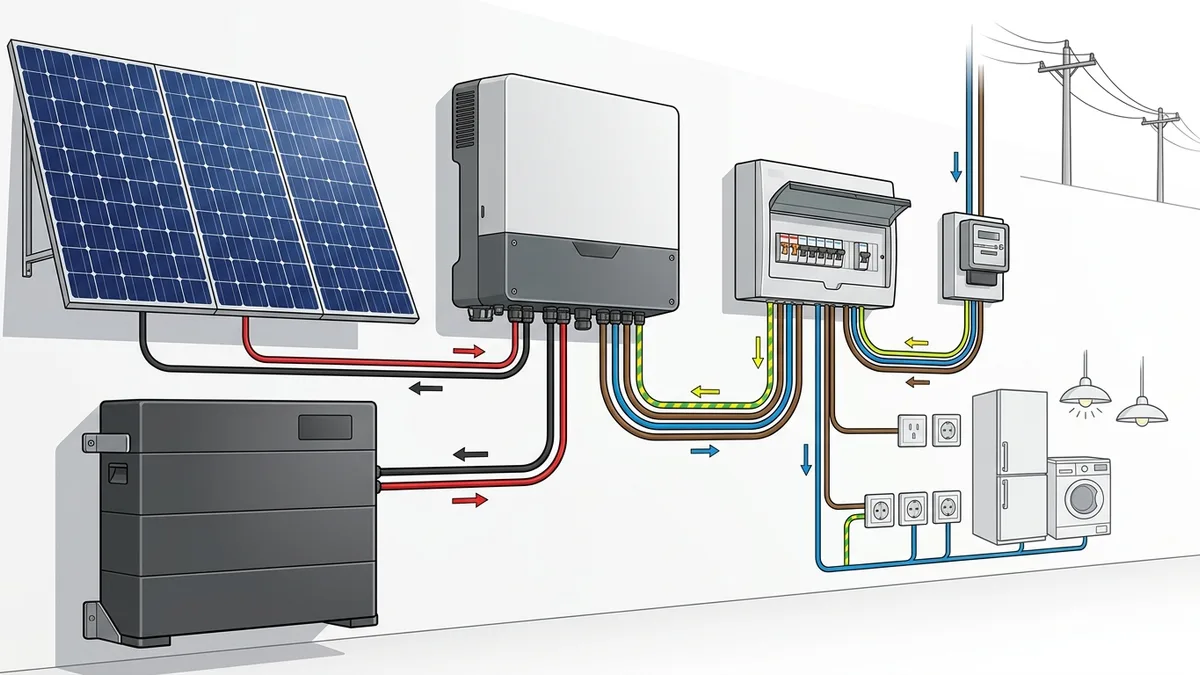

Zajímá Vás, jak zapojit hybridni menic napeti fve bezpečně a podle předpisů? Tento klíčový prvek domácí elektrárny propojuje solární panely, bateriové úložiště a domovní rozvaděč do funkčního celku.
Správné zapojení vyžaduje dodržení bezpečnostních zásad, norem i správné dimenzování jističů. Podle mé zkušenosti z praxe ušetří promyšlená příprava kabelových tras spoustu zbytečných starostí.
Obsah článku
- Typické chyby a problémy při výběru a zapojení
- jak zapojit hybridni menic napeti fve krok za krokem
- Připojení bateriového úložiště a komunikace
- Propojení s chytrou domácností a řízení toků
- Pro koho co doporučujeme
Typické chyby a problémy při výběru a zapojení
Nejčastějším problémem při instalaci bývá podcenění průřezů vodičů a nesprávné fázování na záložním výstupu. Mnoho samoinstalátorů zapomíná na to, že hybridní střídač má oddělený grid výstup a zálohovaný EPS výstup pro případ výpadku distribuční sítě.
Pokud tyto okruhy v rozvaděči nechtěně propojíte, hrozí zničení střídače nebo nebezpečný zpětný tok do veřejné sítě. Další chybou bývá chybějící přepěťová ochrana na stejnosměrné straně fotovoltaických stringů.
Před montáží si vždy ověřte, zda střídač zvládne maximální napětí panelů naprázdno při zimních teplotách. Pokud plánujete instalaci svépomocí, mějte na paměti, že pro dotaci i připojení k síti budete potřebovat oficiální revizní zprávu. Podrobnosti o cenách najdete v článku kolik stojí revize fotovoltaiky.
Jak zapojit hybridni menic napeti fve krok za krokem

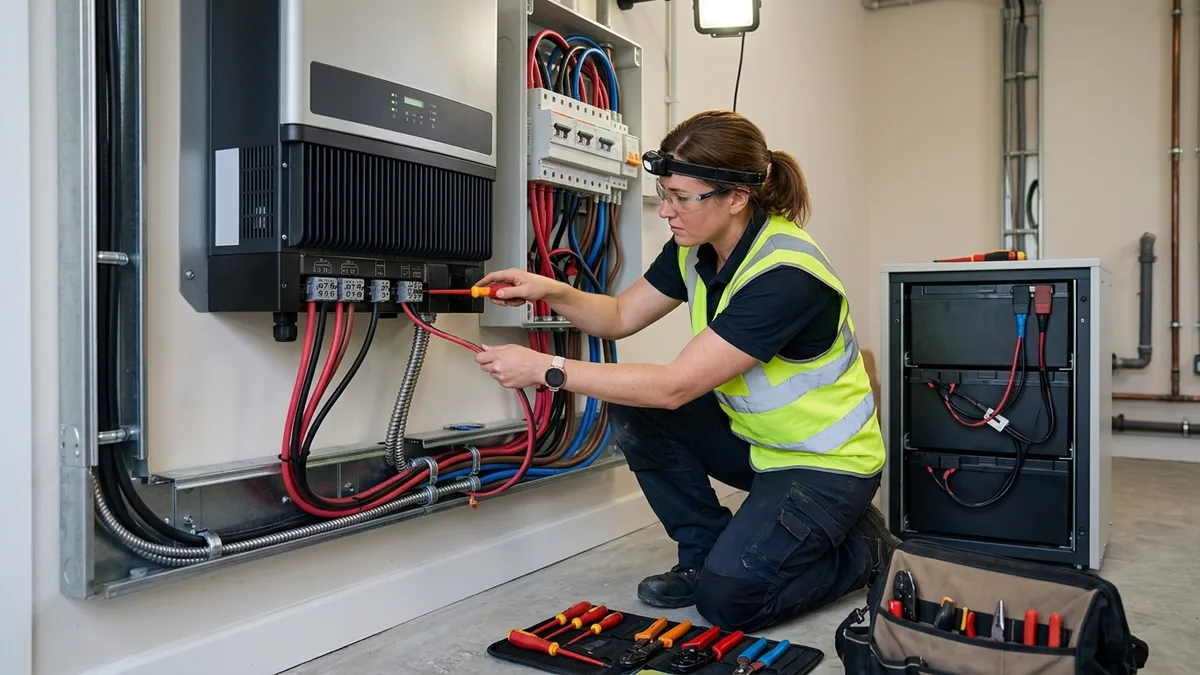

Samotné zapojení střídače vyžaduje přísnou posloupnost kroků. Než vezmete do ruky šroubovák, zkontrolujte, že jsou všechny okruhy bez napětí a máte správně nachystané jištění.
- montáž střídače na nehořlavou stěnu s dostatečným odstupem pro chlazení
- zapojení AC strany do domovního rozvaděče přes proudový chránič a jistič
- připojení DC stringů ze solárních panelů přes DC odpínač a přepěťové ochrany
- zapojení bateriového modulu včetně silových kabelů a CAN/RS485 sběrnice
- instalace a oživení chytrého elektroměru (Smart Meteru) na vstupu do domu
Fronius Symo GEN24 10.0 Plus — klíčové parametry
- Maximální doporučený výkon panelů: 15 000 Wp
- Rozsah napětí MPPT: 278–800 V
- Maximální AC výstupní výkon: 10 000 VA
- Rozhraní: WLAN, LAN, Modbus RTU / TCP
Fronius Symo GEN24 Plus představuje vynikající volbu pro rodinné domy s požadavkem na maximální spolehlivost. Hodí se pro náročné uživatele hledající flexibilní zálohu, nevýhodou je však nutnost dokoupit externí stykač pro plný domovní backup.
Připojení bateriového úložiště a komunikace
Hybridní měnič bez baterie ztrácí polovinu svých schopností. Správné dimenzování úložiště je klíčové pro celkovou ekonomiku provozu, což rozebírá náš článek jak dimenzovat kapacitu baterie k fotovoltaice.
K měničům Fronius a GoodWe se nejčastěji připojují vysokonapěťové baterie BYD HVM nebo HVS. U střídačů Huawei musíte použít proprietární baterie Huawei LUNA2000, což omezuje výběr, ale garantuje okamžitou kompatibilitu.
Huawei SUN2000-10KTL-M1 — klíčové parametry
- Maximální účinnost střídače: 98,6 %
- Počet nezávislých MPPT trackerů: 2 vstupy
- Kompatibilní baterie: Huawei LUNA2000 (5–30 kWh)
- Hmotnost jednotky: 17 kg
Měnič Huawei SUN2000 oceníte v technické místnosti vedle ložnice, protože díky pasivnímu chlazení nevydává žádný hluk. Pro koho se nehodí: není vhodný pro ty, kteří chtějí kombinovat střídač s levnějšími bateriemi třetích stran, jako je Pylontech.
Propojení s chytrou domácností a řízení toků
Když už máte hybridní systém zapojený, přichází na řadu efektivní využití přebytků. Mně osobně dává největší smysl propojit střídač s domácí automatizací a vytěžovat energii do ohřevu teplé užitkové vody nebo tepelného čerpadla.
Mnoho moderních jednotek disponuje protokolem Modbus TCP, který lze snadno vyčítat. Pokud Vás zajímá detailní technické nastavení, podívejte se na průvodce Modbus TCP integrace FVE Home Assistant konfigurace. Pomocí automatizace snadno sepnete patronu v bojleru v momentě, kdy baterie dosáhne 90 % kapacity.
Kolik to celé vlastně stojí? U běžného rodinného domu vychází 10 kWp systém s 10 kWh baterií zhruba na 420 000 až 480 000 Kč před dotací. Po započtení dotace z programu Nová zelená úsporám, která činí až 160 000 Kč na systém s baterií, se dostanete na reálnou investici okolo 280 000 Kč s návratností 6 až 8 let.
Growatt SPH 10000TL3 BH-UP — klíčové parametry
- Typ střídače: třífázový hybridní asymetrický
- Podpora baterií: vysokonapěťové Li-Ion (Growatt ARK / Pylontech)
- Spínací čas backupu: méně než 10 ms
- Stupeň krytí: IP65
Growatt SPH je skvělý dříč pro úspornější rozpočty, který nabízí plný asymetrický provoz na všech fázích. Hodí se pro standardní domy bez složitých požadavků, nevýhodou je však horší technická podpora a pomalejší cloudový portál.
Pro koho co doporučujeme
| Tvoje situace | Doporučujeme | Proč |
|---|---|---|
| Hledám prémiovou kvalitu a evropský servis | Fronius Symo GEN24 Plus | rakouská výroba, perfektní diagnostika a snadná dostupnost dílů |
| Potřebuji naprosto tichý chod v interiéru | Huawei SUN2000 | pasivní chlazení bez ventilátoru a skvělá estetika provedení |
| Chci maximální poměr cena/výkon pro 10 kWp | Growatt SPH BH-UP | výborná pořizovací cena a široká podpora různých bateriových bloků |
Můžu zapojit hybridní měnič FVE svépomocí?
Fyzickou montáž na zeď zvládnete sami, ale elektrické zapojení do rozvaděče musí provést kvalifikovaný elektrotechnik s platnou vyhláškou. Bez odborného zapojení nezískáte revizní zprávu potřebnou pro připojení k distribuční soustavě a vyplacení dotace NZÚ.
Jak zapojit hybridni menic napeti fve bez baterie?
Většina moderních hybridních měničů umožňuje dočasný provoz v čistě síťovém režimu bez připojeného akumulátoru. V konfiguračním rozhraní stačí vypnout bateriový vstup a střídač bude dodávat solární energii přímo do domácnosti a sítě.
Jaký je rozdíl mezi grid a backup výstupem?
Grid výstup je trvale spojený s distribuční sítí a při výpadku proudu se z bezpečnostních důvodů ihned odpojí. Backup výstup naopak zásobuje vybrané kritické okruhy domu i během blackoutu přímo z baterie a panelů.
Kde má být umístěn Smart Meter pro hybridní střídač?
Chytrý elektroměr se instaluje vždy na samotný vstup do objektu hned za hlavní domovní jistič. Měří celkový odběr i dodávku domu a předává data střídači po sběrnici RS485 pro správné řízení přetoků.
Jaké jištění vyžaduje hybridní střídač na AC straně?
Střídač vyžaduje samostatný třífázový jistič s charakteristikou B o hodnotě 16 A až 25 A podle maximálního výkonu měniče. Doporučuje se také instalace proudového chrániče typu B nebo A-EV podle požadavků výrobce střídače.
Jaký komunikační kabel použít pro propojení s baterií?
Používá se stíněný kroucený pár standardu Cat5e nebo Cat6 zakončený koncovkami RJ45. Správné zapojení pinů sběrnice CAN a RS485 je nezbytné pro komunikaci BMS baterie s řídicí jednotkou střídače.
Proč nám věřit
Na webu solarnikove.cz se věnujeme tématu fotovoltaika pro rodinný dům, úspora peněz díky fotovoltaice, fotovoltaická elektrárna, fotovoltaika na doma, fotovoltaika kalkulačka, fotovoltaika dotace s důrazem na přesnost a praktičnost. Naše doporučení vycházejí z reálného testování a ověřených zdrojů. Naším cílem je pomoci čtenářům udělat správné rozhodnutí bez zbytečné ztráty času.
Závěr
Správné zapojení hybridního střídače je základem spolehlivé, úsporné a bezpečné domácí fotovoltaiky na dlouhé roky. Pokud zvažujete nákup komponentů, doporučuji zvolit ověřené řešení s plnou servisní podporou v Česku.
